南通奧普機械工程有限公司 >> 產品中心 >> 建材機械 >> 輸送設備 >> WDG單管螺旋穩流機

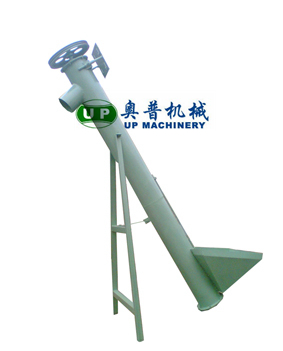

WDG單管螺旋穩流機

單管螺旋穩流機適用于干燥粉狀物料的連續、均勻供料，如生料、煤粉、水泥等粉狀物料的給料和短距離的輸送。常用于粉料庫（倉）底的卸（喂）料。
結構特點：
采用方形口進料不易堵料，可保證輸送管內粉料充填率高。進料口受料端的異型螺旋葉有對物料攪拌均勻便于喂料的作用。喂料管全長螺旋葉片的結構形式符合受料段、供料段和穩流段的輸送規律，保證了管內物料均勻的填充率。本系列產品按驅動方式分為Ⅰ-固定轉速，Ⅱ-手動無級調速，均采用高效率、高速比的擺線針輪減速機。Ⅱ型更配以新型電磁調速電機，調速范圍廣、運行平穩、噪音低、結構緊湊，可以調節物料流量，滿足不同的生產要求。
WDG-I規格性能：

D(MM)		100	200	250	300	350
L(MM)	1	600	1000	1000	1200	1200
	2	800	1200	1200	1500	1500
	3	1000	1500	1500	2000	2000
S	MM	100	160	200	240	240
給料量	m³／h	0.8	9	18	45	65
減速機	型號	BWY12-29	BWY12-29	BWY18-23	BWY18-23	BWY22-17
	功率	0.55	1.5	2.2	4.0	7.5
	速比	29	29	23	23	17
	輸出軸轉速	50	50	63	63	85

WDG-Ⅱ規格性能

D(MM)		Φ100	Φ200	Φ250	Φ300	Φ350
L	mm	800	1200	1200	1500	1500
S	mm	80	175	200	240	240
S1	mm	70	150	180	226	200
給料量	m³／h	0.18-0.6	1.8-9	3.6-18	9-45	13-65
擺線針輪減速機	型號	BWT12-29	BWT18-29	BWT18-23	BWT22-23	BWT22-17
	功率	0.55	1.5	2.2	4	7.5
	速比	29	29	23	23	17
	輸出軸轉速	4.5-42	4.5-42	5.5-54	5.5-54	8-73
調速電機	型號	YCT112-4A	YCT132-4B	YCT160-4A	YCT180-4A	YCT200-4B
調速電機	功率	0.55	1.5	2.2	4	7.5

WDG外形圖：

WDG外形連接尺寸：

DN	Φ100	Φ200	Φ250	Φ300	Φ350
H	340	500	540	585	700
D	108	219	273	325	377
HO	183	280	280	310	380
H1	160	250	250	230	320
A	300	490	490	450	600
B	360	546	546	495	660
C	410	604	604	530	706
A1		200	226	300	326
B1		272	272	345	372
C1		312	312	380	412
D1	108
D2	142
D3	168
n-d	12～Φ14	16～Φ19	16～Φ19	16～Φ19	16～Φ19
n1-d1	4～Φ14	8～Φ10	8～Φ12	8～Φ12	8～Φ12
n2-d2	14～Φ14	16～Φ15	16～Φ15	16～Φ18	16～Φ18
E	278	456	456	416	560
FXG	6×250	7×300	7×300	8×305	8×305
